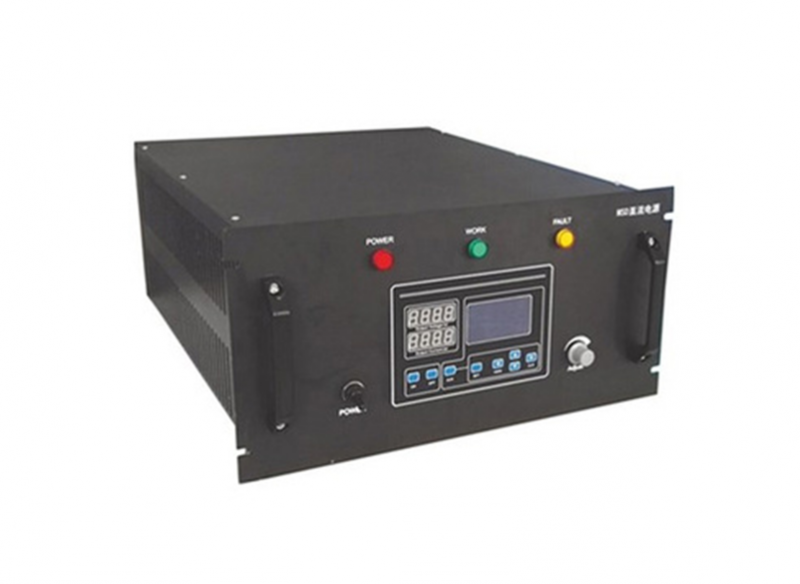

真空鍍膜電源該設備是一種鍍膜領域行業的一種動力電源,主要我們還是來了解下真空鍍膜,真空鍍膜意思是指在很高的真空條件下加熱金屬或非金屬材料,使其蒸發並凝結於鍍件(鍍件有金屬、半導體或絕緣體等等)表麵而形成一層薄膜的方式方法,在顯示工業中也有很多例子,比如真空鍍鉻、真空鍍鋁等。

在當下社會,在物體表麵鍍上膜的方法主要有化學鍍法和電鍍法,前者是采用化學還原法,要把膜材配製成溶液,才能快速的參加還原反應,後者是通過通電使其電解液電解,基本必須是電的良導體,兩者都起重要作用,因為有很多局限,在很多方麵都要進行改革創新,如果出了故障是需要進行真空鍍膜電源維修的,所以盡量避免。
真空鍍膜這一塊是真空應用領域的重要方麵,在真空中以真空技術為基礎,把物理方法和化學方法利用起來,通過吸收分子束、離子束、電子束、等離子束、射頻和磁控等一係列高新技術,在科學研究和實際生產中,為薄膜製備提供一種新工藝,簡單的一點來說,要在真空中利用合金、金屬或化合物進行蒸發和濺射,並讓被塗覆的物體(有基片、稱基板、基體等等)進行凝固並沉積,這種方法稱為真空鍍膜,那真空鍍膜電源就可想而知,眾所周知,在一些材料的表麵上鍍上一層薄膜,就可以使這種材料具有多種性能,例如良好的物理和化學性能並且是嶄新的;
