偏壓電源類型

2024-06-10 10:00:34

次

脈衝偏壓電源是真空電弧離子鍍和磁控濺射鍍膜或其他真空物理氣相沉積設備的重要組成部分，對於不同的鍍膜工藝，偏壓電源也分為不同的類型

根據波形可以分為：

一、直流偏壓電源

二、直流脈衝偏置

主要特點

1.高頻單極脈衝對工件施加偏壓，與直流偏壓相比，由於電壓中斷間隙的存在，可以有效減少點火次數，保護工件表麵。

2.在脈衝間隙期間，可以中和工件表麵積聚的電荷，從而減少表麵電荷積聚引起的點火。

3.高頻逆變器技術的快速關斷能力可以有效地減少每個火花釋放的能量，即使在火花出現時，也可以顯著降低工件表麵的大損傷程度。

4.在脈衝間隙期間沉積到工件表麵的離子能量非常低。

5.可以通過調節頻率和占空比來提高和控製成膜速度和質量。

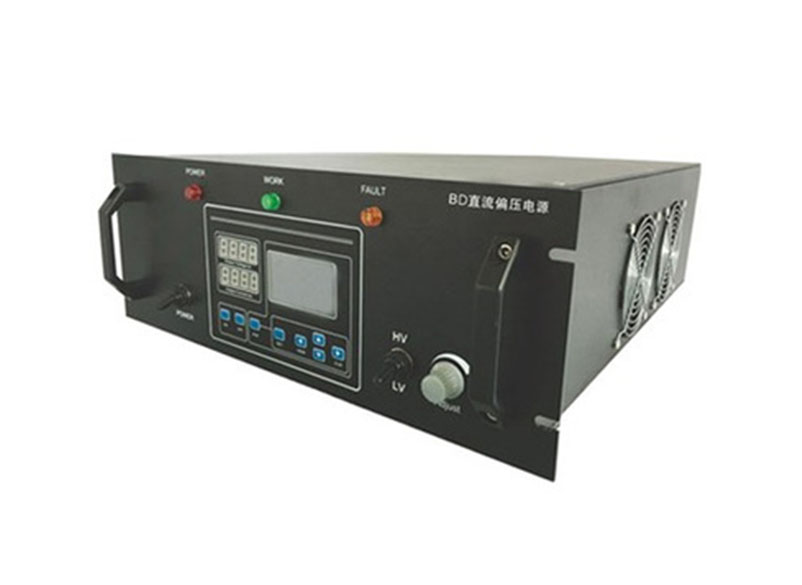

偏壓電源

三、直流疊加脈衝偏置

主要特點

1.具有單極脈衝偏置電源的所有特性。

2.在直流和直流疊加脈衝模式下，消除了單極脈衝間隙之間離子能量低的問題。

四、雙極脈衝偏置

主要特點

1.負脈衝的作用與單極脈衝偏置電源相同，正脈衝的作用主要是吸引等離子體中的電子，以中和工件表麵正電荷的積累。因為電子的質量比離子的質量小得多，加速很容易，所以正脈衝的振幅比負脈衝的振幅小得多——通常為10~100V，正負脈衝的電流積分應該相等。因此，正電源的功率遠小於負電源的功率。

2.當正電源電壓為零時，雙極脈衝偏壓變為單極脈衝偏壓。
