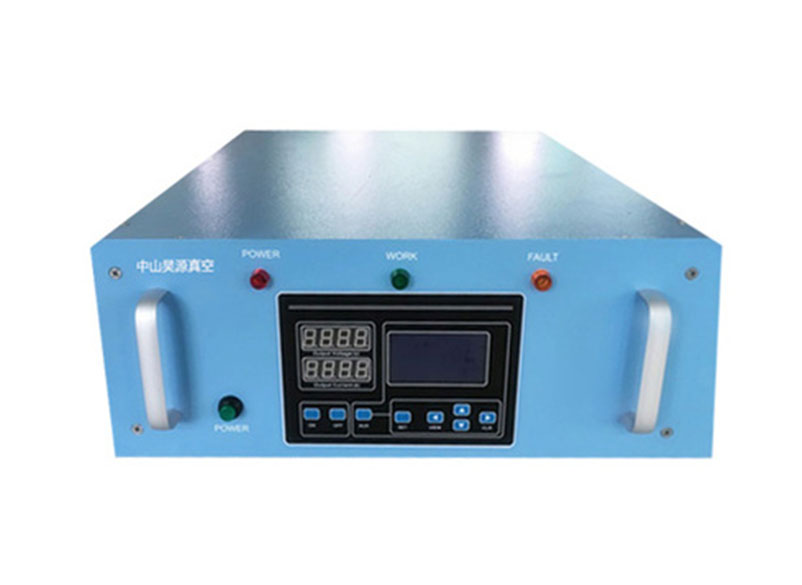

MS係列勵磁多波形電源

MS係列勵磁多波形電源

  • 所屬分類:MS係列勵磁多波形電源
  • 瀏覽次數:
  • 發布日期:2020-05-21 14:12:19
  • 產品概述
  • 性能特點
  • 技術參數

主要型號:


型號

功率(W)

工作電壓(V)

蕞大峰值電流(A)

外形尺寸

冷卻方式

MS-10A

400W

-40~+40

-10~+10

482*175*550

(WHD)[4U]


風冷

MS-20A

800W

-40~+40

-20~+20

MS-30A

1200W

-40~+40

-30~+30


主要特點:
   A 可選擇三角波、矩形波、正弦波三種波形,波形的蕞高值和蕞低值可獨立設置。
   B輸出電壓範圍:-40V~+40V。
   C波形頻率範圍:0.1-50Hz
   D三角波、矩形波占空比10%~90%
   E 可選擇手動控製/模擬量接口控製,可選配RS485通訊接口。
采用先進的PWM脈寬調製技術,使用進口IGBT或MOSFET作為功率開關器件,
體積小、重量輕、功能全、性能穩定可靠,生產工藝嚴格完善。
該係列產品采用先進的DSP控製係統,充分保證鍍膜工藝的重複性,
並且具有抑製靶材弧光放電及抗短路功能,
具有極佳的負載匹配能力,既保證了靶麵清洗工藝的穩定性,又提高了靶麵清洗速度;
主要參數均可大範圍連續調節;
方便維護,可靠性高;
PLC接口和RS485接口擴展功能,方便實現自動化控製。


主要用途:

MS係列勵磁多波形電源選擇多種電壓波形輸出。通過驅動多弧靶外圍磁場線圈,產生周期性可變磁磁場,使多弧輝光由原來的集中放電變為均勻放電,提高工件膜層質量


現在工業區,在範圍上擴展的是越來越廣,跟隨我們行業的發展,現在機械設備研發的是越來越多,當然啦,研發那麽多,在一些加工廠家肯定是要應用到的啦,在範圍上,在數量上都不會少,現在我們來了解下真空鍍膜電源這項項目吧!

真空鍍膜電源

1、在光學儀器中:人們熟悉的光學儀器有望遠鏡、顯微鏡、照相機、測距儀,以及日常生活用品中的鏡子、眼鏡、放大鏡等,它們都離不開鍍膜技術,鍍製的薄膜有反射膜、增透膜和吸收膜等幾種。


2、在信息存儲領域中:薄膜材料作為信息記錄於存儲介質,有其得天獨厚的優勢:由於薄膜很薄,可以忽略渦流損耗;磁化反轉極為迅速;與膜麵平行的雙穩態狀態容易保持等。為了更精密地記錄與存儲信息,必然要采用鍍膜技術。


3、在傳感器方麵:在傳感器中,多采用那些電氣性質相對於物理量、化學量及其變化來說,極為敏感的半導體材料。此外,其中,大多數利用的是半導體的表麵、界麵的性質,需要盡量增大其麵積,且能工業化、低價格製作,因此,采用薄膜的情況很多。


4、在集成電路製造中:晶體管路中的保護層(SiO2、Si3N4)、電極管線(多晶矽、鋁、銅及其合金)等,多是采用CVD技術、PVCD技術、真空蒸發金屬技術、磁控濺射技術和射頻濺射技術。可見,氣相沉積是製備集成電路的核心技術之一。
