真空鍍膜電源設備的汽車繼電器控製回路的設計方法有什麽

2020-10-30 00:00:42

次

真空鍍膜電源設備汽車繼電器控製回路的設計流程，首先是開展主控製回路設計方案，隨後開展操縱、數據信號、維護及互鎖電源電路的設計方案。因為主控製回路的設計方案較標準且較為單一，主要是依據如機械泵的電動機容積及工作中特性，來采用供電係統輸電線、維護家用電器及交流接觸器。這類主控製回路設計方法，也一樣適用電子計算機自動控製係統和可編程控製器自動控製係統中的主控製回路設計方案。而針對控製電路的設計方案，則要充分考慮被測真空泵設備操縱的規定多元性，由於這會促使控製電路的設計方案更為繁雜。一般來說，控製電路的設計方法可分成數字邏輯法和剖析設計方案法二種。

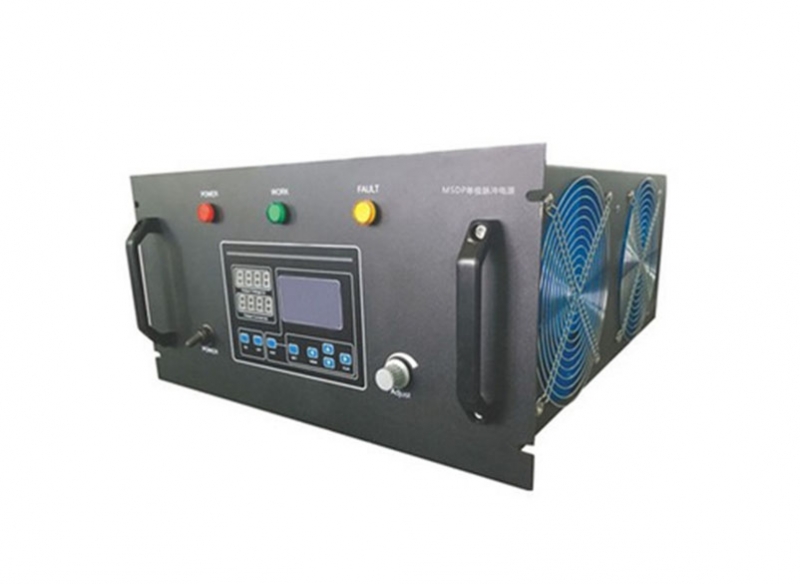

真空鍍膜電源

1、數字邏輯法

數字邏輯法是常見的繁雜的汽車繼電器自動控製係統電路原理方式，數字邏輯法設計方案的汽車繼電器控製回路可獲得理想化且經濟發展的計劃方案。數字邏輯方式是根據邏輯代數這一數學軟件設計製作控製回路的。首先，將鍍膜設備的機械泵、真空閥門等設備所必須的工作中數據信號及操縱家用電器（如汽車繼電器、電源開關等）的電源開關情況看作一個邏輯性自變量，隨後依據鍍膜設備以及鍍膜加工工藝的操縱要求，用邏輯函數關聯將他們中間的關聯表現出來，運用邏輯函數的基礎計算公式計算對該關聯開展簡單化，使該關聯簡單化為“與”、“或”的表達式，再依據簡單化好的邏輯性表達式，製做出相對的原理圖，並根據一步步的查驗、健全，獲得必須的控製回路。

2、剖析設計方案法

剖析設計方法是依據真空鍍膜電源設備以及鍍膜加工工藝的操縱要求，開展基礎模塊控製回路的挑選，再依據互鎖操縱的規定將其組成，曆經周密的剖析、改動以後才明確的控製回路。剖析設計方案法是以對各種各樣基礎模塊控製回路的了解為基本，因此又稱為工作經驗設計方案法。該方式僅適用簡易的鍍膜機的汽車繼電器控製回路的設計方案。譬如說一台機械設備機械泵——擴散泵發電機組汽車繼電器全自動控製回路的設計方案，可先製做基本的機械設備機械泵及擴散泵的基礎模塊操縱原理圖，再依據擴散泵規定的前麵工作壓力及其冷卻循環水的一切正常工作中的規定，將壓力汽車繼電器和真空泵汽車繼電器的互鎖接觸點加設在擴散泵控製電路之中，另外加設擴散泵運行狀態的互鎖接觸點在機械設備機械泵控製電路之中，再加上規定的數據信號顯示信息，就組成了汽車繼電器控製回路。
